1. 다운받은 부트로더 C:\user\사용자명\Arduino\hardware\ 안에 압축풀기

2. board.txt 수정

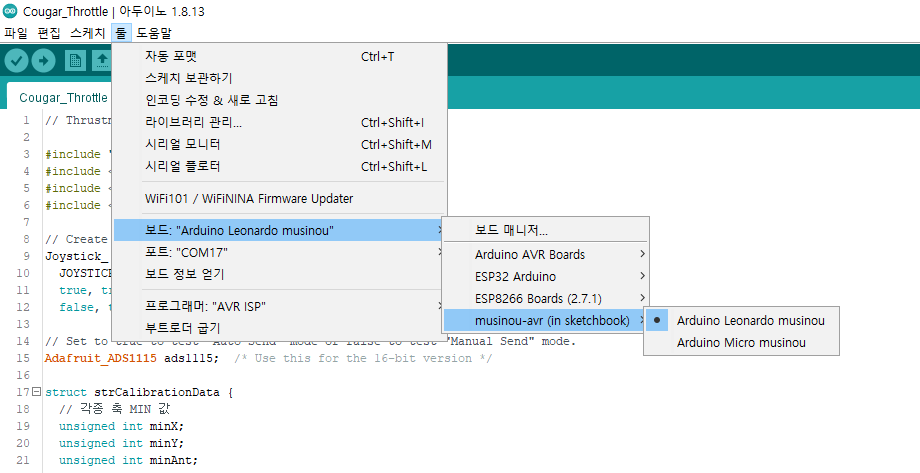

3. 보드 설정

4. 스케치 업로드

만능기판에 몇번 만들다가 점프선으로 하기 너무 귀찮아서 Fritzing로 대충 PCB 만들어봤습니다.

SeeedStudio 에서 주문하고 2주 기다리기

led2.zip

배송 온 기판

테스트로 부품 올려보며 제대로 만들었나 확인하는데 시간이 오래 걸렸네요.

알리에서 5개들이로 산 프로 미니...

처음 고른게 시리얼로 업로딩이 안 되어서 하루 날림.

다행히 ISP로는 올라가나 기판에 올려버리면 그것도 힘들어 일단 제외하고 다른 것들만 사용합니다.

열심히 올리는 중

LED 잭도 다 롱노우즈로 찝고 해서 완성한 버전

LT2에 사용하는 GOUND가 연결 안 되어 있어서 에나멜선으로 이어줘야하고

DRV8838 VCC도 누락되어 에나멜선으로 이어주고

DRV8838 VIN이 아두이노의 VCC랑 연결되어 있는데 이러면 아두이노에 3셀 전압이 걸려서 바로 사망

이 부분은 커터칼로 기판 배선을 잘라줘야합니다.

시간 날때 다시 수정해 보는 걸로...

사용한 부품들

Arduino Pro Mini 5V 16MHz : https://ko.aliexpress.com/item/5pcs-lot-ATMEGA328P-Pro-Mini-328-Mini-ATMEGA328-5V-16MHz-for-Arduino-5V-16M/32694665681.html?spm=2114.13010608.0.0.dhJb57

30AWG Wire : https://ko.aliexpress.com/item/50m-30AWG-Silicone-Wire-5-color-Mix-box-1-box-2-package-Electrical-Wire-Line-Copper/32740681574.html?spm=2114.13010608.0.0.VsO5YS

JST Connector : https://ko.aliexpress.com/item/100-Sets-JST-XH-2-54-2-Pin-Connector-plug-Male-and-Female-with-Crimps/32558943985.html?spm=2114.13010608.0.0.yaDwmF

컬러 핀헤더 : http://www.devicemart.co.kr/1077100

칩저항 : http://www.devicemart.co.kr/6059

칩저항 : http://www.devicemart.co.kr/6060

칩저항 : http://www.devicemart.co.kr/6063

칩저항 : http://www.devicemart.co.kr/5526

칩저항 : http://www.devicemart.co.kr/19271

DRV8838 Single Motor Driver : http://www.devicemart.co.kr/1170534

아두이노 스케치 :

OpenSourceLightsWinch.zip

오류 수정된 Gerber 파일

led4.zip

원래 Open Source Lights 쓰레드 및 개발자 : http://www.rcgroups.com/forums/showthread.php?t=1539753
